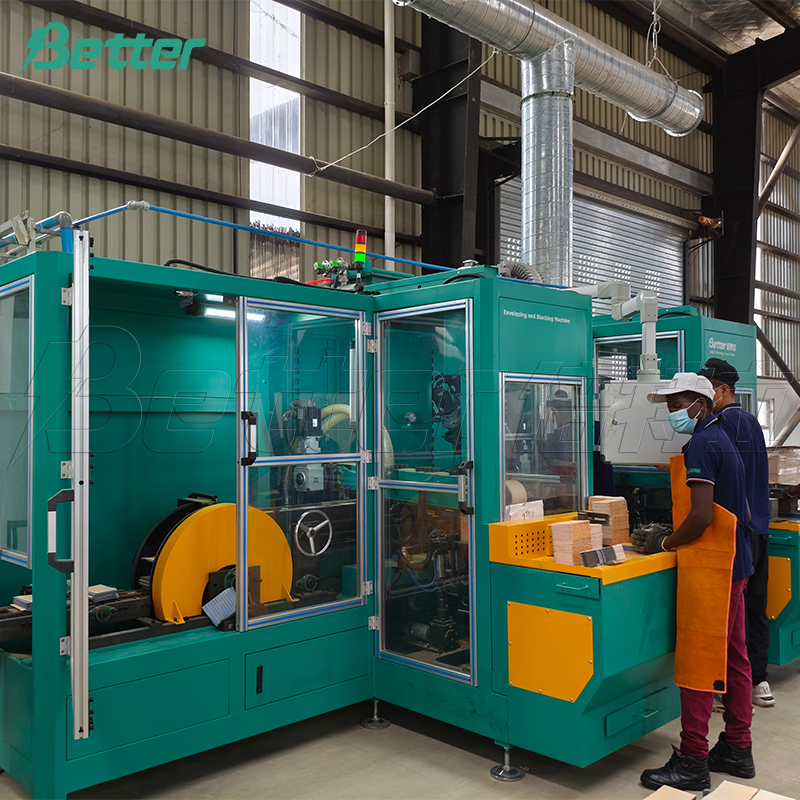

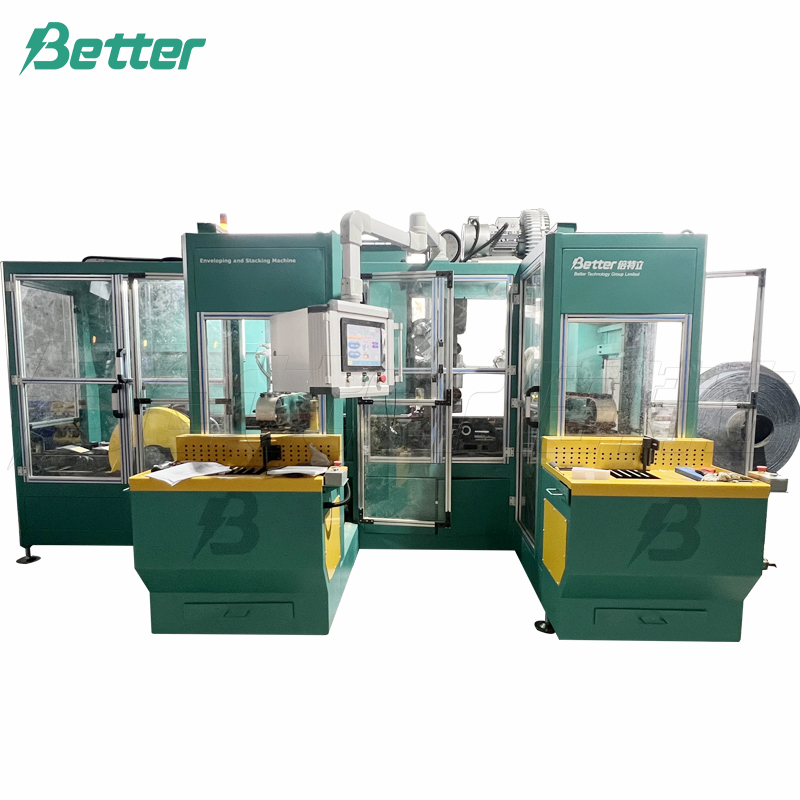

Séparateur, enveloppeur et empileur

Séparateur, enveloppeur et empileur

Application : Pour envelopper et empiler les plaques de batterie. Convient aux séparateurs AGM et PE.

Caractéristiques : Convient pour l'emballage de séparateurs PE, de séparateurs composites en fibre de verre, de séparateurs AGM et de séparateurs composites PE et fibre de verre à alimentation indépendante (doubles plateaux de déroulement). Il permet l'empilage et la compression de groupes de plaques AGM, ainsi que l'emballage et le thermorétraction.

Paramètres principaux :

1 Cadre principal : acier A3

2 Source d'air : 0,2 m³/min 0,6 MPa

③ Alimentation : triphasé fire-wire AC380V, 50HZ 30kw

④ Sens de fonctionnement : faites face au panneau de commande et opérez de droite à gauche

⑤ Fonctions : brossage latéral des pattes de plaque, enveloppement des plaques positives et négatives (le positif peut être enveloppé par le négatif, et vice versa)

6. Plaque de batterie applicable : longueur : 86~160 mm (sans cosse), largeur : 100~160 mm, épaisseur : 0,7~2,5 mm, épaisseur du groupe de plaques : 20~120 mm

⑦ Vitesse d'enveloppement maximale : 150 pièces/min (PE) ; 120 pièces/min (AGM)

⑧ Dimensions (L × l × H) : 10 000 mm × 2 500 mm × 3 000 mm

⑨ Bande transporteuse : chaîne transporteuse à crampons (rouleau principal) ; bande à trous d'aspiration + ventouse à vide (chargement des plaques).

⑩ Taux de rebut de produit ≤ 0,1 % (séparateur et plaque), taux de produit non qualifié ≤ 0,1 %, après encapsulation, la tolérance d'alignement entre le bord latéral des séparateurs et l'ouverture du sac est ≤ 2 mm.

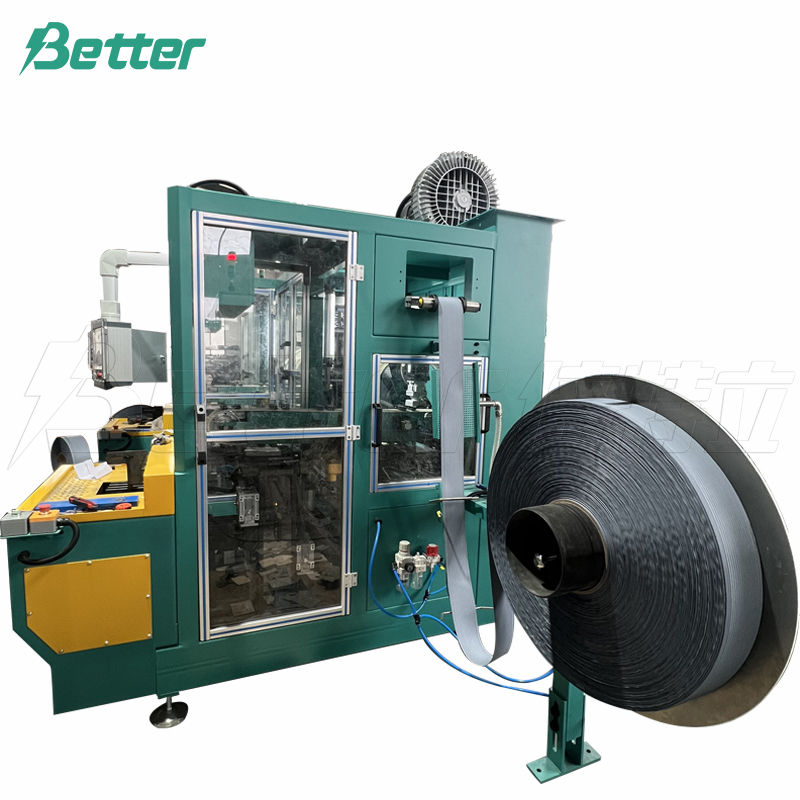

⑪ Compatible avec les séparateurs PE ou AGM (plateau tournant de chargement, remplacement de l'arbre de tension)

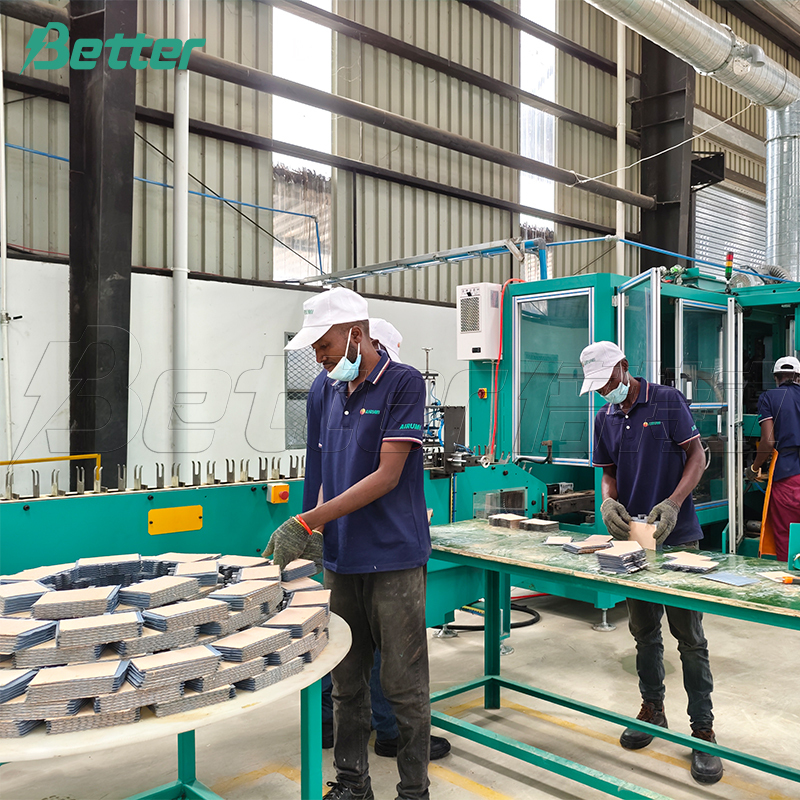

⑫ 2 postes de travail de chargement de plaques (hauteur de l'établi : 850 ± 25 mm)

⑬ Marque électrique : Omron PLC, Weinview HMI ; AirTac, composants pneumatiques SMC, moteurs réducteurs Nissei ; servomoteurs Panasonic ; appareils électriques basse tension Schneider.
