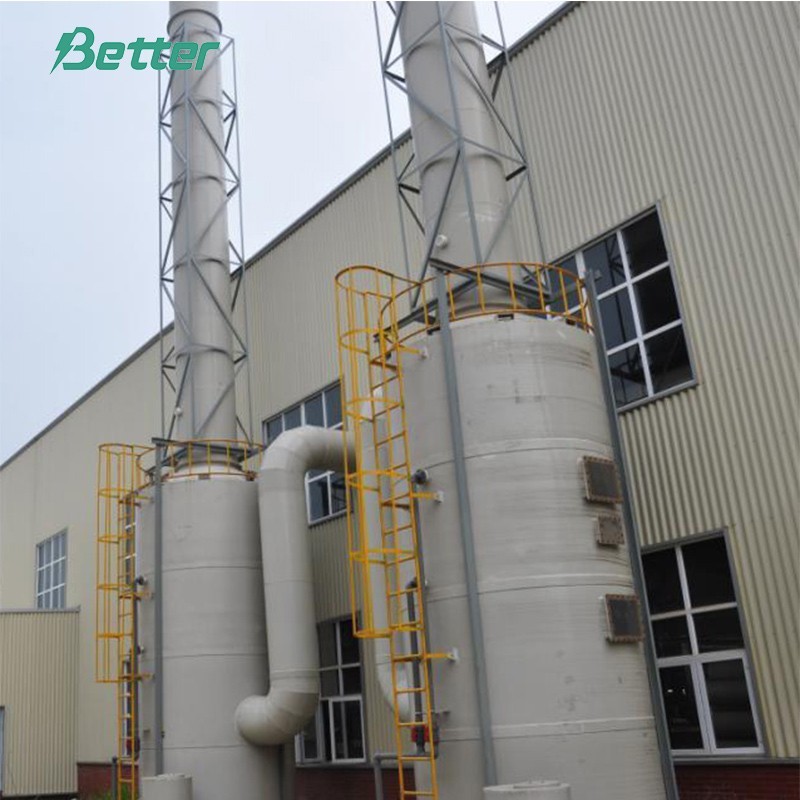

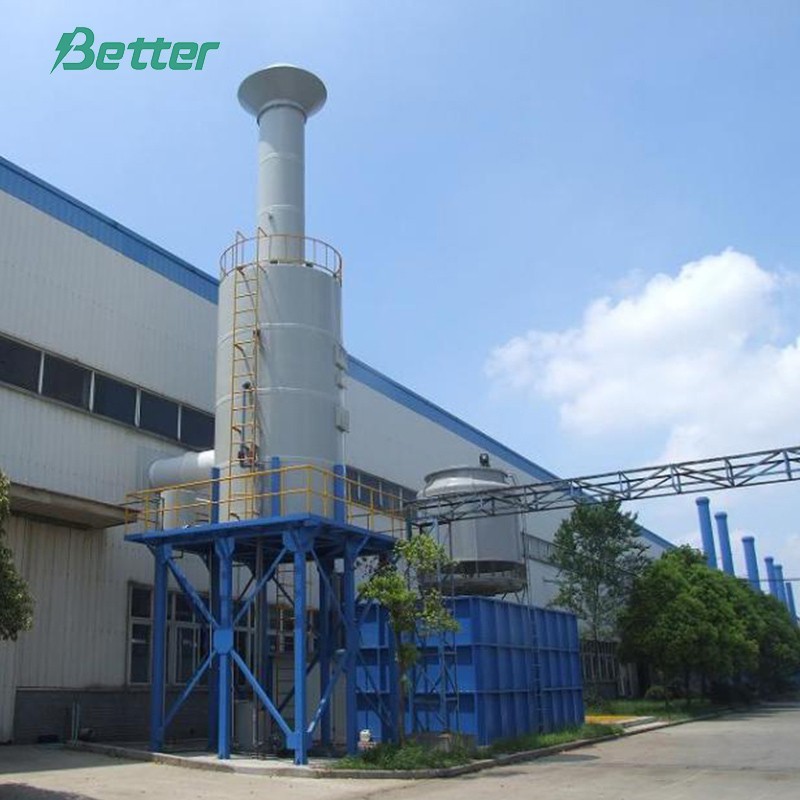

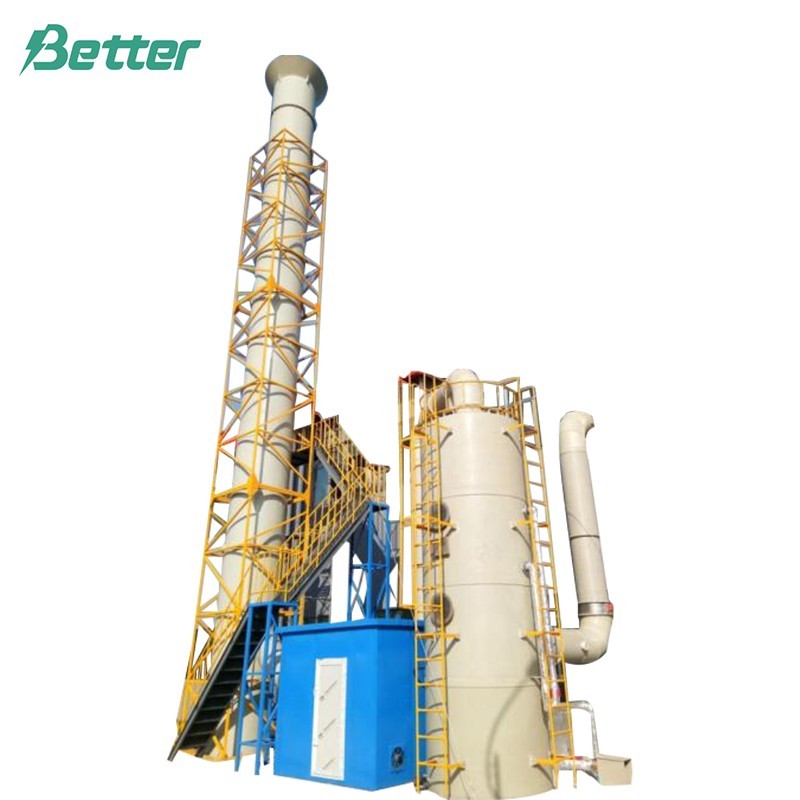

Épurateur de vapeurs acides

Acide épurateur de fumée

1. Nom de l'équipement

Épurateur de vapeurs acides

2. Capacité de traitement :

1 système de purification des vapeurs acides, la capacité conçue pourrait être conforme aux exigences réelles.

3.Composition

L'ensemble du système est composé d'une hotte d'aspiration, de conduits de ventilation, d'un épurateur de brouillard acide, d'un ventilateur, d'une cheminée, d'une vanne de régulation, d'une armoire électrique, etc.

Installez une hotte d'aspiration au-dessus de la source de pollution, la hotte d'aspiration générera une forte attraction d'air avec la force du ventilateur ; le brouillard acide sera aspiré dans le conduit de ventilation.

La fonction de la hotte d'aspiration est de capturer le brouillard acide et de générer une forte zone de pression négative, forçant le brouillard acide à pénétrer dans la hotte d'aspiration.

La fonction des conduits de ventilation est d’assurer la ventilation du flux d’air.

Fonction de l'épurateur de brouillard acide : purifier le brouillard acide.

Fonction du ventilateur : le ventilateur est comme le cœur du système, la source d'énergie du flux d'air de circulation ; le ventilateur est placé derrière l'épurateur, ce qui protégera la roue de l'impact des particules de poussière à grande vitesse et désordonnées, améliorant ainsi la durée de vie et réduisant la contre-pression, assurant ainsi un fonctionnement normal à long terme.

Fonction de la pompe à eau de circulation : pulvériser un liquide alcalin, neutraliser le brouillard acide et le recycler.

Le brouillard acide sera intégré au laveur, et l'air traité sera évacué de la cheminée via le ventilateur. Chaque hotte d'aspiration est équipée d'une vanne d'air indépendante pour régler le débit d'air ; s'il n'est pas nécessaire de l'ouvrir en même temps, l'opérateur peut la fermer, ce qui rend la pression négative de la hotte d'aspiration en fonctionnement beaucoup plus forte, plus bénéfique pour la collecte de brouillard acide.

4. Fonctionnalité

4.1 Le système adopte un système de dosage automatique du PH, l'opération sera plus précise et plus pratique.

4.2 Il adopte les performances de turbulence des petites billes d'emballage, la surface de contact air-liquide est grande, avec un bon effet de transfert de masse, une faible résistance au fonctionnement, aucun blocage.

4.3 Il adopte un liquide alcalin comme absorbant, avec une efficacité de réaction et de purification suffisante.

4.4 Le ventilateur est en plastique renforcé de fibre de verre, avec des performances stables et une longue durée de vie.

4.5 Le ventilateur fonctionne à faible bruit.

4.6 Le système de purification adopte un réglage de contrôle de fréquence pour vérifier la pression d'air des conduits d'aspiration.

4.7 L'efficacité de purification du brouillard acide peut atteindre jusqu'à 95 %.

5. Principe de fonctionnement :

Grâce à la force dynamique du ventilateur, l'acide poussiéreux passera par le conduit d'aspiration jusqu'à l'épurateur de vapeurs acides. Les vapeurs acides remonteront par la section de pulvérisation du premier niveau à partir du bas de l'épurateur. Le liquide d'absorption sera pulvérisé par les buses uniformément placées ; les nombreuses fines gouttes de brouillard entreront en contact avec l’air et auront une réaction chimique. L'air remontera jusqu'à la couche d'emballage. La turbulence des petites billes d'emballage, avec la force dynamique du vent, fera que la phase aérienne aura une réaction de transfert de masse chimique avec la matière alcaline forte présente dans le spray. La substance ayant réagi s'écoulera vers le réservoir de stockage inférieur. L'air nocif qui n'a pas été complètement absorbé remontera vers la section de pulvérisation du deuxième niveau. Le liquide d'absorption sera pulvérisé par les buses uniformément placées ; les nombreuses fines gouttes de brouillard entreront en contact avec l’air et continueront à avoir une réaction chimique. Tout comme pour le processus d’absorption de premier niveau, l’air entrera dans le dévésiculeur situé au sommet de l’épurateur. Le liquide d'absorption contenu dans l'air sera éliminé et l'air pur sera évacué dans l'atmosphère par la cheminée d'échappement. Le liquide d'absorption peut être recyclé pour être utilisé. Les sédiments à l'intérieur du réservoir d'eau doivent être éliminés manuellement.

6. Poussière Méthode de collecte

L'eau de circulation à l'intérieur de l'épurateur doit être évacuée à intervalles réguliers, les eaux usées au plomb évacuées doivent être évacuées vers la station de traitement des eaux usées.
