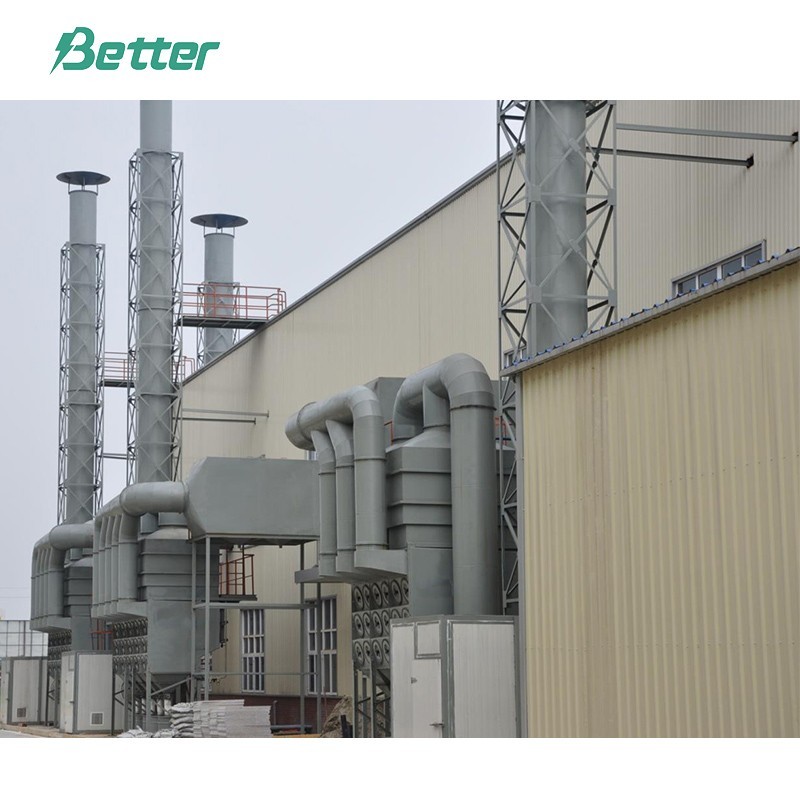

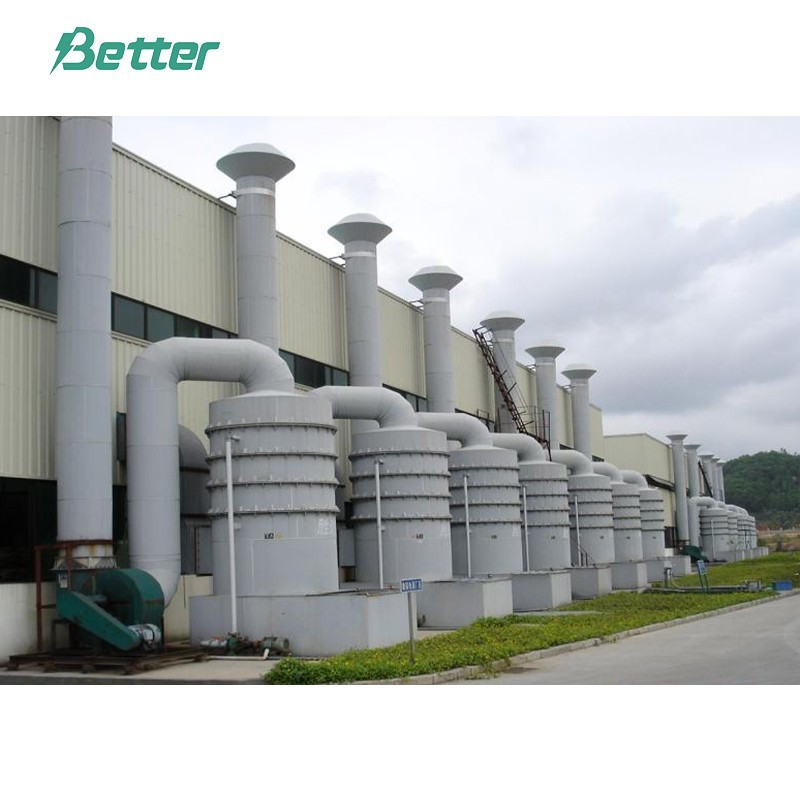

Système de purification de fumée de plomb
Le système de purification de la fumée de plomb s'applique à la purification de la fumée de plomb provenant de la machine de coulée de grille et de la machine COS.
- BETTER
- CHINE
- information
Conduire Fumée Système de purification
nom de l'équipement
Épurateur de fumée de plomb HKE et épurateur humide VST
Capacité de traitement
Il y a 12 machines de coulée de grille, nous concevons un système de purification de fumée de plomb; la capacité prévue est de 20 000 m3/h.
Composition de l'équipement

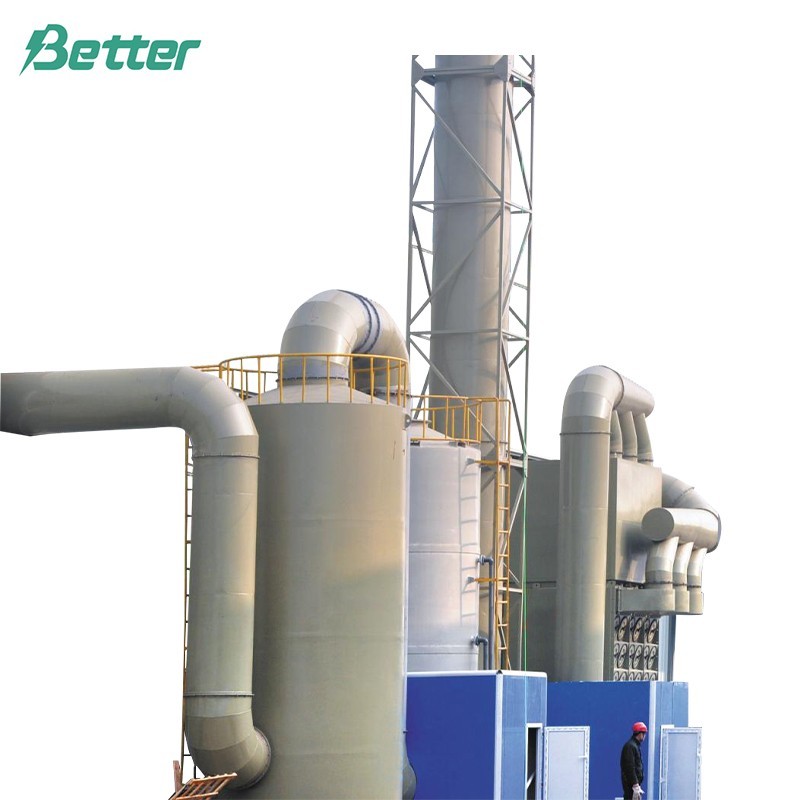

L'ensemble du système se compose d'une hotte d'aspiration, de conduits de ventilation, d'un épurateur de fumées au plomb HKE, d'un épurateur humide VST, d'un ventilateur, d'une cheminée et d'une armoire électrique, etc.
Installez une hotte d'aspiration au-dessus de la source de pollution, la hotte d'aspiration générera une forte attraction d'air avec la force du ventilateur ; les fumées de plomb seront aspirées dans les conduits de ventilation.
La fonction de la hotte aspirante est de capturer les vapeurs de plomb et de générer une forte zone de pression négative, forçant la vapeur de plomb à pénétrer dans la hotte aspirante. La fonction du système de ventilation est d'assurer la ventilation du flux d'air. Fonction du ventilateur : le ventilateur est comme le cœur du système, la source d'alimentation du flux d'air de circulation ; le ventilateur est placé derrière l'épurateur, ce qui protégera la roue de l'impact des particules de poussière à grande vitesse et désordonnées, améliorant la durée de vie et réduisant la contre-pression, assurant le fonctionnement normal à long terme. Les fumées de plomb s'intégreront dans l'épurateur et l'air traité sera évacué de la cheminée via le ventilateur. Chaque hotte d'aspiration est équipée d'une vanne d'air indépendante pour régler le débit d'air ; s'il n'y a pas besoin d'ouvrir en même temps, l'opérateur peut le fermer,
Principe de fonctionnement
1. Flux de processus

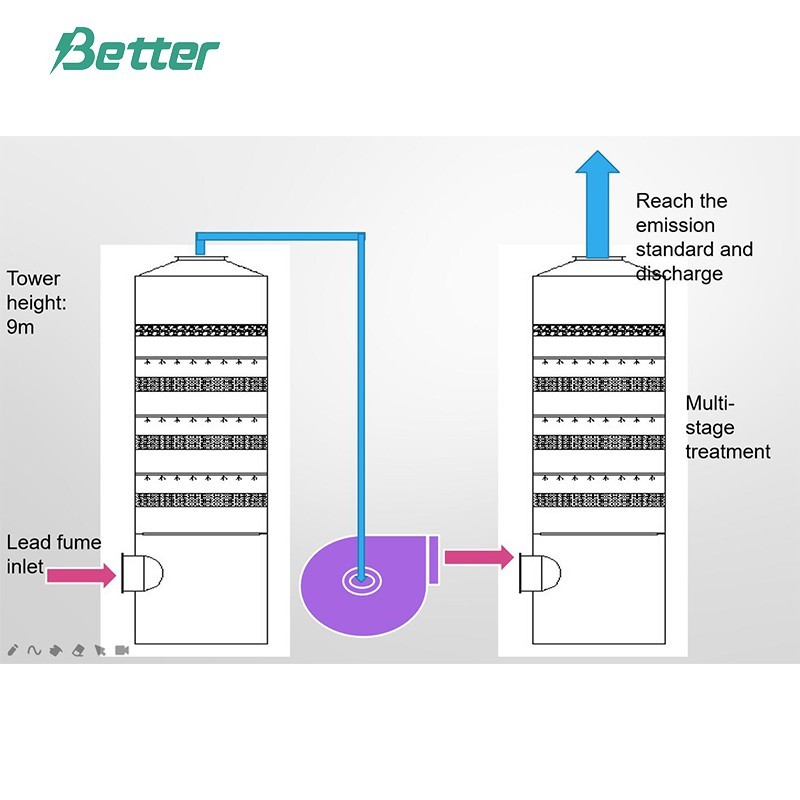

Source de pollution (fumées de plomb) → hotte d'aspiration → conduits de ventilation → purificateur de fumées de plomb HKE → ventilateur → épurateur humide VST → atteindre la norme d'émission, rejet dans l'air
2. Principe de fonctionnement :
Les fumées de plomb iront dans l'épurateur de fumées de plomb HKE ; L'épurateur de vapeurs de plomb HKE adopte principalement une purification à 5 niveaux :
1) Purification de niveau 1 : L'entrée des fumées de plomb adopte un type circonférentiel, la poussière de grosses particules sera éliminée par le type cyclone de niveau 1, vers le réservoir d'eau inférieur.
2) Purification de niveau 2 : L'air ira dans la section de purification à fentes ; la direction d'écoulement de l'air et du liquide est différente, réduisant l'accélération du liquide, surmontant la pulvérisation triangulaire du flux à co-courant de l'air et du liquide ; l'air et le liquide se disperseront et se rassembleront constamment, obtenant un bon effet de transfert de milieu.
3) Purification de niveau 3 : le flux d'air ira dans la section de la plaque de la colonne à flux rotatif ; la partie centrale pour le transfert d'air et de liquide adopte une plaque à flux rotatif, qui a une vitesse superficielle énorme, utilisant la théorie centrifuge pour faire tourner le flux d'air après avoir traversé la plaque à flux rotatif ; la gouttelette tombera sur le mur de la tour et sera séparée par la force centrifuge. Après le reflux de condensation, le flux d'air continuera d'avoir un contact de flux de rotation à travers la plaque de colonne à rotation inverse.
4) Purification de niveau 4 : L'air ira dans le réseau poreux de turbulence et dans la couche de garnissage. La membrane liquide et liquide aura un transfert complet; une partie de la poussière s'écoulera automatiquement vers le réservoir d'eau de circulation en suivant le sens d'écoulement de l'eau.
5) Purification de niveau 5 : L'air traversera la couche adsorbée de coke, les fumées seront adsorbées et certaines gouttelettes décéléreront soudainement, éliminées par la plaque rotative sur la couche supérieure de coke par la théorie centrifuge.
L'air traité par le prétraitement précédent ira dans le laveur humide VST via la soufflante. La fumée de plomb remontera la section de pulvérisation de premier niveau à partir du bas de l'épurateur. Le liquide d'absorption pulvérisera des buses uniformément placées ; les nombreuses fines gouttes de brouillard entrent en contact avec le gaz et ont une réaction chimique. Le gaz remontera jusqu'à la couche de garnissage. La turbulence des petites boules d'emballage, avec la force dynamique du vent, fera que le plomb en phase gazeuse aura une réaction de transfert de masse chimique avec la matière alcaline forte dans le spray. La substance ayant réagi s'écoulera vers le bas du réservoir de stockage. Le gaz nocif qui n'a pas été complètement absorbé ira jusqu'à la section de pulvérisation de deuxième niveau. Le liquide d'absorption pulvérisera des buses uniformément placées ; les nombreuses fines gouttes de brouillard entreront en contact avec le gaz et continueront à avoir une réaction chimique. Tout comme le processus d'absorption de premier niveau, le gaz entrera dans le désembueur sur le dessus de l'épurateur. Le liquide d'absorption contenu dans le gaz sera évacué et le gaz propre sera rejeté dans l'atmosphère par la cheminée d'échappement.
Le liquide d'absorption peut être recyclé. L'eau en circulation peut être réutilisée après traitement de la station d'épuration.
Norme d'émission
Polluant | Hauteur de décharge | Max. concentration d'émission autorisée |
Plomb et son composé | 15m | 0.50mg/m3 |
Paramètre technique
Équipement de purification de la fumée de plomb HKE et épurateur humide VST
Ouvrage A3+PP, Q=20000m3/H, 1 jeu
1. Purificateur de fumée de plomb HKE
Modèle : HKE-20
Débit d'air : Q=20 000 m3/h
Dimensions : ф2000×6500mm (H)
Vitesse de filtration : 1,8 à 2 m/min
Quantité : 1 pièce
2. Épurateur humide VST
Modèle : VST-20
Débit d'air : Q=20 000 m3/h
Dimensions : ф2000×6500mm (H)
Vitesse de filtration : 1,8 à 2 m/min
Quantité : 1 pièce
3. Souffleur
Volume d'air : 20 000 m3/h
Pression statique : 2800 Pa
Puissance : 30KW
Quantité : 1 pièce
4. Pompe à eau de circulation
Débit : Q=20m3/h
Course : 15 m
Puissance : K=4KW
Matériau : résistant à la corrosion, résistant à l'usure
Quantité : 2 pièces
5. Cheminée
La cheminée est fixée par un Derrick
Équipé d'une plate-forme de détection indépendante et d'un port de détection
Diamètre : Φ 700 mm
Matériau : polypropylène
Quantité : 1 pièce
